Esempio di Unità di manovra ORIZZONTALE con due carrelli mobili su doppie guide parallele

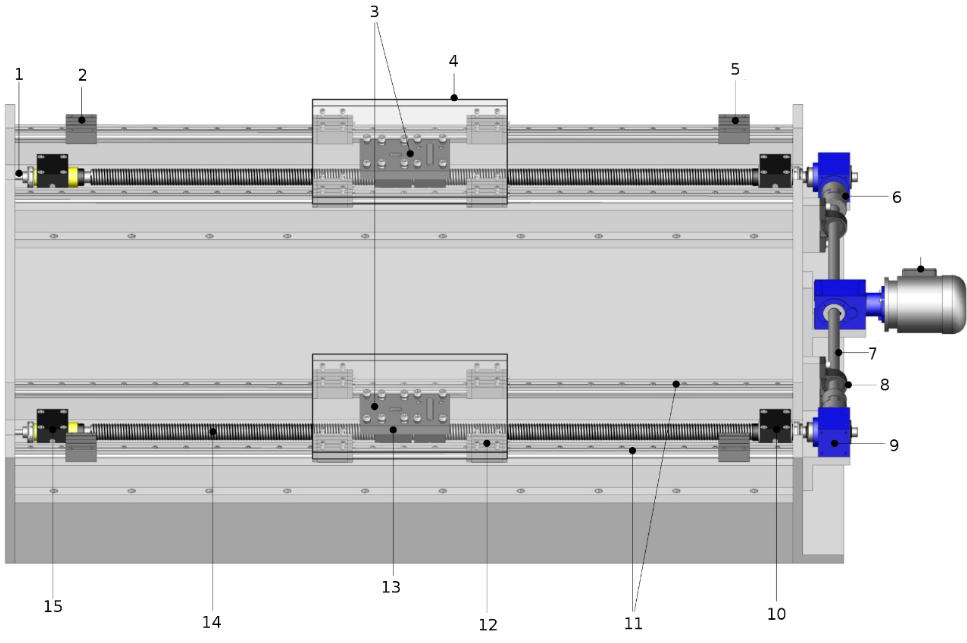

Disegno indicativo di Unità di manovra orizzontale su doppie guide parallele con Gruppi “Compact steel”.
Regolazione del gioco assiale indipendente sui due carrelli (sistema brevettato).

Il disegno rappresenta una Unità di manovra orizzontale composta da due carrelli guidati singolarmente da due rotaie parallele. Il movimento dei due carrelli, perfettamente allineati, avviene tramite due Gruppi di manovra con viti trapezie azionate da un unico motoriduttore che attraverso l’albero centrale, i giunti e i rinvii angolari, fa si che la trasmissione meccanica sia perfettamente uniforme.
La scelta dei Gruppi di manovra utilizzati per raffigurare questa Unità è prettamente casuale ed è la serie Compact steel art.C/DVAB+LVZ...(R)(L), che comunque in fase progettuale è variabile con la serie Excellent oppure con la serie Tecnology in riferimento alle esigenze tecniche occorrenti.

l supporti mobili dei Gruppi di manovra sopra rappresentati appartengono alla serie con doppio supporto centrale per la regolazione del gioco assiale con sistema da noi brevettato.

La base mobile dove sono fissati i supporti con le chiocciole, oltre ai fori filettati o passanti per il fissaggio al carrello, ha una linguetta trasversale che garantisce la portanza del carico al carrello
stesso. I supporti DVA a fianco dei rinvii angolari sono autoportanti in modo che il carico in spinta o trazione sia sostenuto dai cuscinetti a rulli conici contrapposti situati all’interno dei medesimi senza interagire sui rinvii angolari e sui componenti che trasmettono il moto.

I supporti DVB anch’essi su cuscinetti assiali/radiali, hanno la funzione di vincolare la vite trapezia e attraverso le molle in poliuretano di tensionarla in modo da evitare possibili vibrazioni.
